一、試驗(yàn)程序：
1、 試驗(yàn)一般在 10℃到 35 ℃室溫下進(jìn)行。當(dāng)要求在控溫條件下進(jìn)行試驗(yàn)時(shí)，溫度應(yīng)控制在( 23~±5 ℃）。
2、 如果采用手工測(cè)量，必須在一根試樣的標(biāo)距內(nèi)至少等間隔測(cè)量3 點(diǎn)的原始寬度 ，包括在標(biāo)距兩端各進(jìn)行1次測(cè)量 。這些寬度的平均值用于計(jì)算塑性應(yīng)變比 。
3、 如果采用自動(dòng)測(cè)量，應(yīng)該使用符合第6章中規(guī)定的1級(jí)引伸計(jì)測(cè)量延伸量和至少 1 點(diǎn)的寬度變化量 。
4、在塑性變形階段，應(yīng)變速率不應(yīng)超過(guò) 0. 008/ s。
5、 將試樣裝夾在試驗(yàn)機(jī)夾頭中，保持試驗(yàn)速度在8. 4規(guī)定的速度范圍內(nèi)，進(jìn)行所需的變形 ：
a)  達(dá)到相關(guān)產(chǎn)品標(biāo)準(zhǔn)中指定的塑性應(yīng)變水平（手工測(cè)量）；
b)   測(cè)量相關(guān)產(chǎn)品標(biāo)準(zhǔn)中指定塑性應(yīng)變水平時(shí)的試樣寬度（自動(dòng)測(cè)量） 。
6、在于工測(cè)量情況下，力卸除后用與測(cè)量原始標(biāo)距和寬度同樣的方法和允差測(cè)量標(biāo)距長(zhǎng) L 和標(biāo)距 段內(nèi)試樣寬度 b。
7、 在自動(dòng)測(cè)量情況下，應(yīng)使用第 6 章中規(guī)定的引伸計(jì)測(cè)量指定塑性應(yīng)變水平的長(zhǎng)度和寬度 。

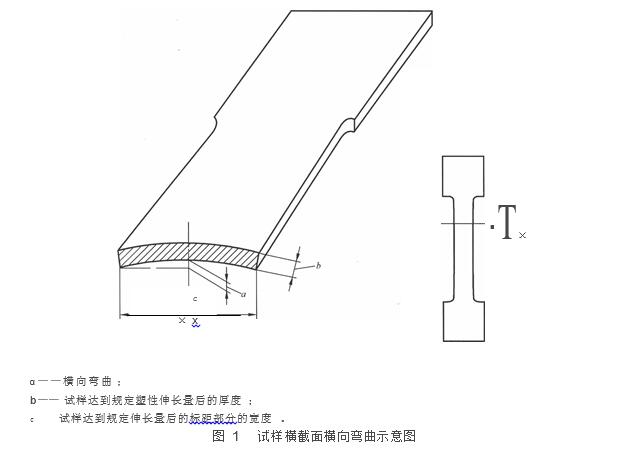

8、 如果試樣出現(xiàn)會(huì)影響試驗(yàn)結(jié)果的橫向彎曲（見(jiàn)圖 1），試驗(yàn)無(wú)效，應(yīng)該重新試驗(yàn) 。
9、 如果塑性應(yīng)變不是均勻的，就無(wú)法進(jìn)行人工測(cè)定r值 。采用連續(xù)測(cè)量的延伸率及對(duì)應(yīng)的寬度變化數(shù)據(jù) ，并運(yùn)用9. 2 中規(guī)定的統(tǒng)計(jì)方法，可以計(jì)算出可再現(xiàn)的 r 值。
10、有涂鍍層的材料（ 例如鍍辭或有機(jī)涂層）測(cè)得的 r 值可能不同于沒(méi)有涂鍍層的基體材料 。
